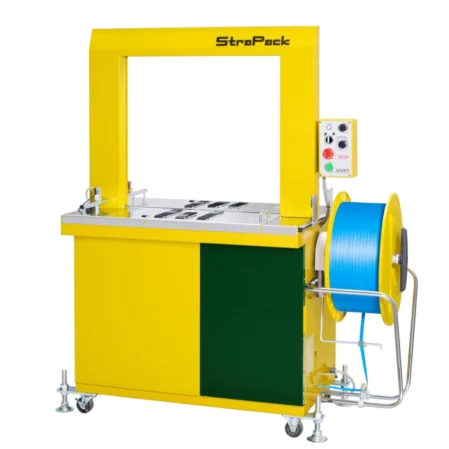

StraPack RQ-8A – wiązarka z przenośnikiem do linii
W pełni automatyczna wiązarka do linii, dostępna z 3, 5 lub 6 pasami transportowymi oraz opcjonalnym przenośnikiem rolkowym.
Opis i zastosowanie
RQ-8A automatyzuje transport produktu przez strefę spinania. Wersje FB3, FB5 i FB6 oznaczają odpowiednio trzy, pięć i sześć pasów na blacie. Konfigurację dobiera się do szerokości i formatu paczek; dostępne jest także wykonanie rolkowe.
Standardowy przenośnik ma regulację 9,8–29,4 m/min, a opcja szybkobieżna do 40 m/min. Rzeczywista prędkość zależy od masy produktu. Standardowo można wybrać 0, 1 lub 2 opasania, a dodatkowe pakiety automatyzacji zmieniają pozycje opasek.
Maszyna oferuje naciąg do 80 kg, do trzech prób ponownego podania taśmy, usuwanie taśmy po cyklu bez paczki i samodiagnostykę. Dla FB3 z ramą o szerokości 650 mm maksymalny produkt wynosi 550 × 430 mm; dla FB6 z ramą o szerokości 850 mm — 750 × 430 mm. To różne konfiguracje, a nie jeden wspólny zakres.
Najważniejsze cechy
- Wersje FB3 / FB5 / FB6
- Przenośnik 9,8–29,4 m/min
- Do 40 m/min — opcja
- Naciąg do 80 kg
- Wybór 0, 1 lub 2 opasań
- Samodiagnostyka i ponowne podawanie taśmy
Zastosowania
- Automatyczne linie pakujące
- Kartony
- Transport paczek bez ręcznego podawania
- Powtarzalne opasania
Dane techniczne
- Typ maszyny
- W pełni automatyczna maszyna spinająca z przenośnikiem
- Dostępne konfiguracje blatu
- FB3, FB5, FB6 oraz opcjonalnie wersja z przenośnikiem rolkowym
- Liczba pasów transportowych
- 3, 5 lub 6 – zależnie od wersji
- Standardowa rama
- 650 × 500 mm
- Maksymalny produkt – rama W650
- 550 × 430 mm
- Maksymalny produkt – rama W850
- 750 × 430 mm
- Minimalny rozmiar produktu
- 170 × 80 × 180 mm
- Standardowa prędkość przenośnika
- regulowana 9,8–29,4 m/min
- Opcjonalna prędkość przenośnika
- do 40 m/min
- Maksymalna siła naciągu
- 80 kg
- Szerokość taśmy
- 5, 6, 9 lub 12 mm
- Rodzaj taśmy
- Polipropylenowa PP
- Sposób łączenia taśmy
- Zgrzew termiczny
- Liczba opasań
- 0, 1 lub 2 – wybór standardowy
- Dodatkowe pakiety automatyzacji
- Tak – dla różnych pozycji opasek
- Czas nagrzewania
- ok. 25 sekund
- Zasilanie
- 3 fazy, 200–415 V, 50/60 Hz
- Moc przyłączeniowa
- 0,83 kVA
- Przenośnik — paczka 20 kg
- do 29,4 m/min (tabela obciążenia zaokrągla do 30)
- Przenośnik — paczka 25 kg
- 24 m/min
- Przenośnik — paczka 30 kg
- 20 m/min
- Przenośnik — paczka 35 kg
- 17 m/min
- Przenośnik — paczka 40 kg
- 15 m/min
Gabaryty i parametry transportu zależą od wersji FB3, FB5 lub FB6. Przy obciążeniu 20 kg prędkość transportu wynosi do 29,4 m/min.
